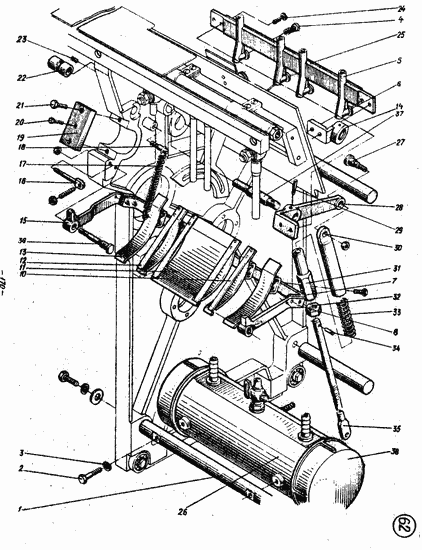

4.07.00.00 Остов самонаклада

4.07.00.00 Остов самонаклада
№№ поз. Обозначение Наименование Кол-во на одну сбор. ед.
1 4.07.00.03 Стяжка 1
2 М8х35.66.05 Болт с шестигранной гол. 2
3 8.65Г.05 Шайба пружинная 6
4 НШ6-4.04.03.07 Штуцер 4
5 НШ6-4.04.03.06 Трубка 4
6 НШ6-4.04.03.08 Присос 4
7 НШ6-4.04. 04.02 Планка 1
8 НШ6-4.04.04.03 Рычаг 1
10 НШ6-4.04.06.00 Направляющая 1
11 НШ6-4.04.07.00 Направляющая 1
12 НШ6-4.04.08.00 Направляющая 2
13 НШ6-4.04.05.00 Направляющая 1
14 НШ6-4.04.03.03 Рычаг 1
15 НШ6-4.04.04.01 Рычаг 2
16 НШ6-4 04.00.14 Упор 2
17 227.1.1 Пружина 2
18 3.02.00.11-02 Пружинодержатель 2
19 4.07.00.05 Крышка 2
20 М8х25.66.05 Винт установочный с шестигранной головкой и цилиндрическим концом 4
21 М10х30.66.05 Болт с шестигранной уменьшенной головкой 2
22 4.03.00.11 Втулка 2
23 М4-6дх5.66.05 Винт установочный с плоским концом 2
24 2M5-6дx16.66.05 Винт с потайной головкой 4
25 НШ6-4.04.03.02 Планка 1
26 4.07.02.01 Корпус 1
27 НШ6-4.04.00.52 Палец 1
28 НШ6-4.04.03.01 Рычаг 1
29 3x18 Штифт конический 2
30 НШ6-4.04.00.48 Направляющая 1
31 НШ6-4.04.00.45 Гайка 1
32 M10.8.05 Гайка шестигранная 1
33 НШ6-4.04.00.47 Пружина 1
34 4m6х20.05 Штифт цилиндрический 1
35 НШ6-4.04.00.46 Тяга 1
36 НШ6-4.04.00.37 Палец 2
37 НШ6-4.04.00.31 Ось 1
38 4.07.02.03 Крышка 2

Ниткошвейные машины унифицированного ряда БНШ-6А, БНШ-6БА, БНШ-6П, БНШ-6
